大家好～我是王麥特，這個主題主要是分享我入手樹莓派後所玩的一些心得、跌過的坑等等。有興趣的，喜歡折騰的可以來玩玩看喔！
基本資訊
Raspberry Pi 4B (4GB) v1.1
SD Card 16 GB
External Disk Driver 1 TB
Case No, Heat Sink Yes
Raspberry Pi OS 64 bit
Docker 20.10.6
遇到的問題
一般閒置的樹莓派溫度大概在 45 °C 左右，但是當你折騰它一段時間，像是安裝 Docker 和架設 NextCloud 等等，溫度會拉到 60°C 到 70°C，此時開始思考要加強被動散熱，或是添加主動散熱的風扇，而很多人會在意溫度持續這麼高會不會減少壽命、容易損壞等等。
以下為各硬體的適合工作溫度
參考連結:
以下為各硬體的適合工作溫度
- RPI Soc: -40°C ~ 85°C。
- External Disk Driver: 5°C ~ 50°C。
需求和期望
想要一個能即時監控樹莓派溫度的程式或服務，能夠繪製監測圖表，還需具備以下條件
- 監測端與被監測要放在同一台(不需要多開一台機器)。
- 支援 ARM 架構。
- 容易安裝和設定。
- 系統需求低、資源使用量低。
- 同時監測 CPU, Mem, Network (找出可能的負載)。
解決方案
RPi-Monitor，它是專為 RPI 定做的監控軟體，使用 Perl 作為開發語言，主要組成為兩個部分
它具有高度自定義設定、易擴展性和通知功能。
以下使用 Docker 帶大家入門嘗試(或是參考官方直接安裝亦可)。
- 輕量級的背景服務 rpimonitord 作為資料收集、處理，並儲存至 RRD。
- 顯示目前狀態、即時圖表繪製的網頁應用程式。
它具有高度自定義設定、易擴展性和通知功能。
以下使用 Docker 帶大家入門嘗試(或是參考官方直接安裝亦可)。
準備一個 docker-compose.yml 檔案如下
version: '3'
services:
rpi-monitor:
image: michaelmiklis/rpi-monitor:latest
container_name: rpi-monitor
volumes:
# Broadcom's libs and utilities
- /opt/vc:/opt/vc
# Boot up procs include kernal
- /boot:/boot
# Device driver procs info
- /sys:/dockerhost/sys:ro
# Runtime sys info
- /proc:/dockerhost/proc:ro
# App confs
- /etc:/dockerhost/etc:ro
# Usr's libs
- /usr/lib:/dockerhost/usr/lib:ro
# Main config
- ${your_conf_file_path}:/etc/rpimonitor/template/raspbian.conf:ro
# RRD data mnt
- ${your_rrd_data_folder}:/var/lib/rpimonitor/stat/
devices:
# Video Core related
- "/dev/vchiq:/dev/vchiq"
- "/dev/vcsm-cma:/dev/vcsm-cma"
restart: unless-stopped
ports:
- 8888:8888
接著執行以下指令
mkdir ~/rpi-monitor
nano ~/rpi-monitor/docker-compose.yml
...
...
...
cd ~/rpi-monitor
docker-compose up -d
...
...
...
## Go to your browser and browse http://{rpi_host or ip}:8888
RPi-Monitor dashboard

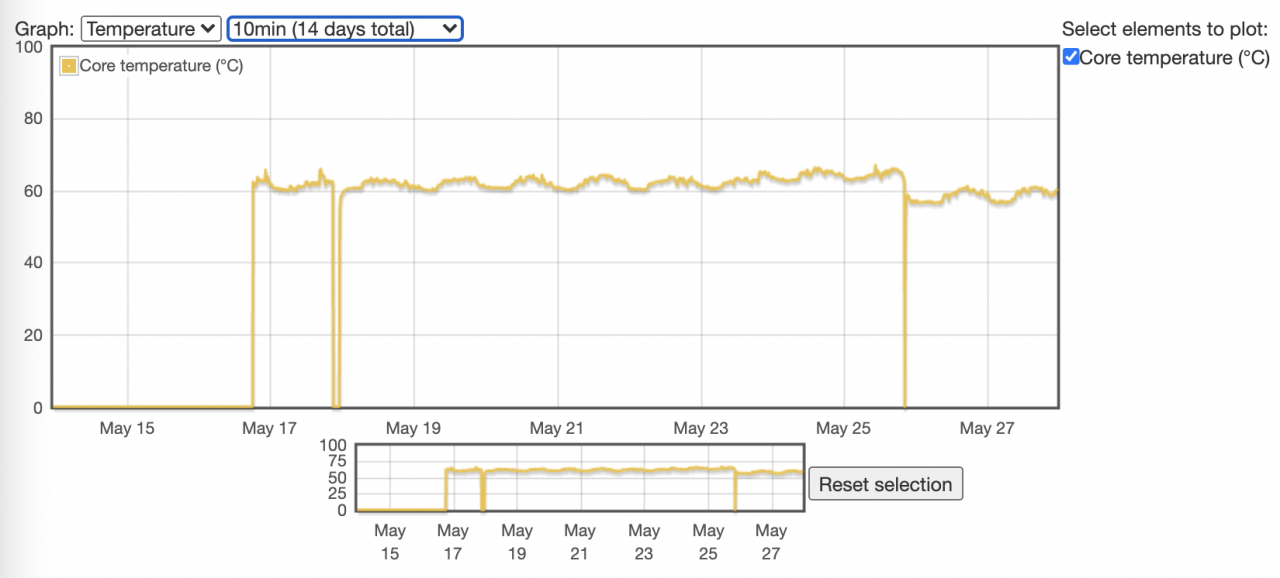

Temperature

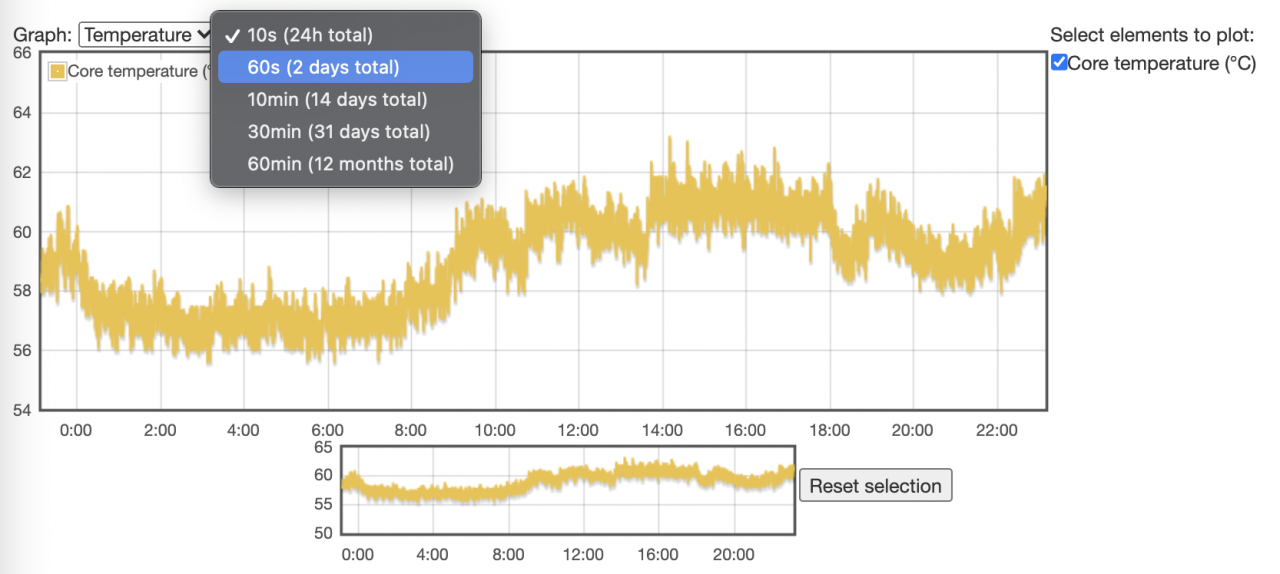

Temperature (示意選取時間區間)

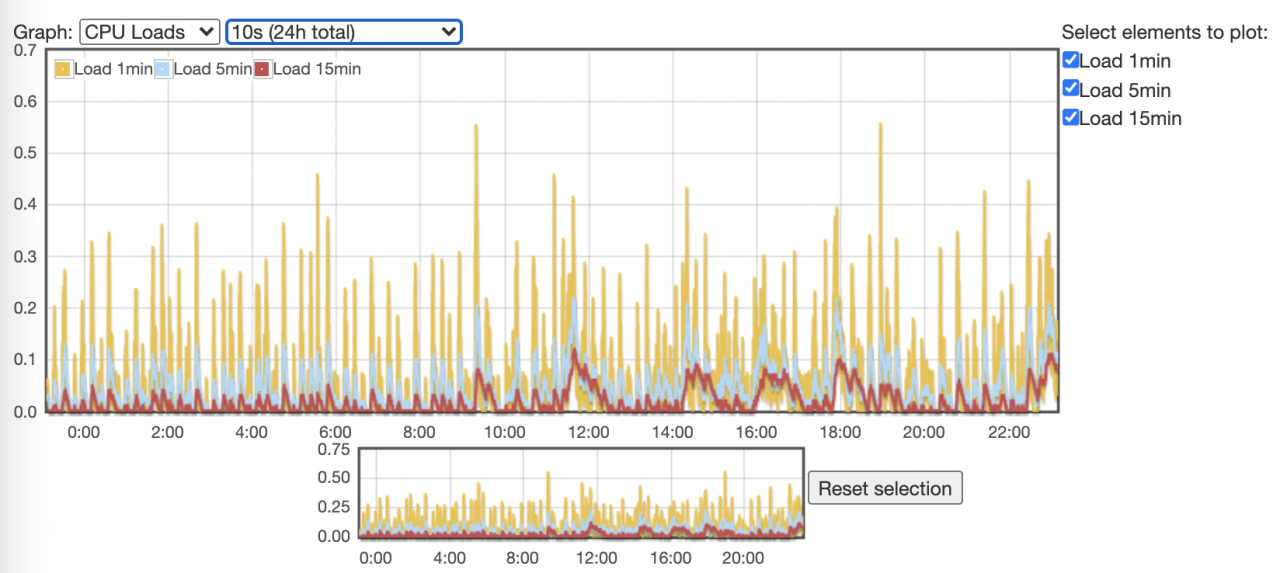

CPU Loads
Temperature
(後面調整樹莓派的擺放位置，溫度下降了大概3~4 °C)
內建多個監測項目 (Storage1 是照官方步驟所新增的外接硬碟監測)
心得與結語
原本在尋找解決方案的時候，有看到很多想跌坑的開源軟體，但是卡在沒有 ARM 版本，或是要搭配的服務很花資源，像是 ElasticSearch，又或是沒找到合適的 docker images 能夠快速建置(容器大小也要考慮)，最後找到了 Munin，但是沒有想像中順利，遇到很多坑和不懂的地方，後來在一個填坑的週末找到 RPi-Monitor，它能滿足我最主要的需求，執行正常順利，接下來嘗試把多個圖表資訊整合在一起，找出發熱的主因，再評估是否要添購散熱配件。
最後有人可能會問怎麼不買風扇就好了? 實際上我有一顆 3.3V 的小風扇，在散熱上確實很有幫助，大概在 55°C 左右，但缺點是聲音略大，分貝大概在輕聲細語的範圍，在夜深人靜的時候，可以想像風扇聲會更加明顯，所以反覆測試之後決定不使用風扇。對於散熱方案，我會更傾向使用被動散熱機殼，它有不錯的散熱效果，也不會有噪音的問題，大家可以自己考慮看看。
最後有人可能會問怎麼不買風扇就好了? 實際上我有一顆 3.3V 的小風扇，在散熱上確實很有幫助，大概在 55°C 左右，但缺點是聲音略大，分貝大概在輕聲細語的範圍，在夜深人靜的時候，可以想像風扇聲會更加明顯，所以反覆測試之後決定不使用風扇。對於散熱方案，我會更傾向使用被動散熱機殼，它有不錯的散熱效果，也不會有噪音的問題，大家可以自己考慮看看。
