[Dot Net Core](Graphic series )7. Http Request to Dot Net Core MVC

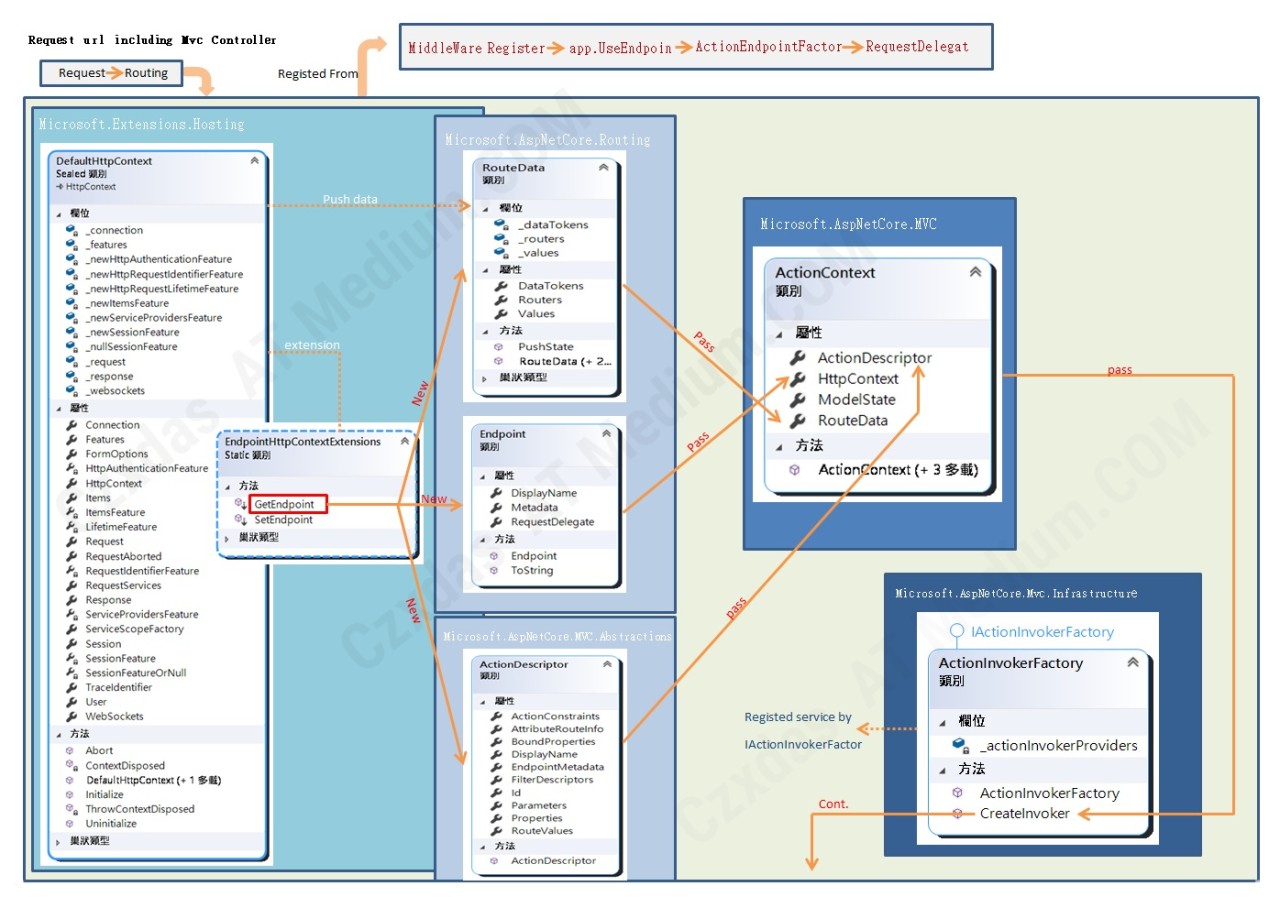

  上一節我們描述了Middleware 在 .Net Core 是如何運作的，這節要來看如何由 Http Request 發送至.Net Core 的MVC中，產生 Controller的過程。 下圖為當透過URL發Request至.Net Core ，要到MVC時怎麼運作:

左上方是透過有MVC Controller與Action的URL 發送至 Dot Net Core Host。它會執行的middleware會是EndpointMiddleware.Invoke。而透過Routing組件的轉譯後，會產生HttpContext物件，這邊稱作 DefaultHttpContext。在EndpointMiddleware.Invoke，會去找到ActionEnpointFactory由CreateRequestDelegate所產生的委派函式，然後會執行DefaultHttpContext的擴充方法 GetEndpoint 會產生 RouteData、Endpoint、 ActionDescriptor 物件，分別指派到 ActionContext的 RouteData、HttpContext與ActionDescriptor屬性。 ActionContext 收集Request資訊與相關物件準備後，會被傳送到 ActionInvokerFactory.CreateInvoker 函式中。

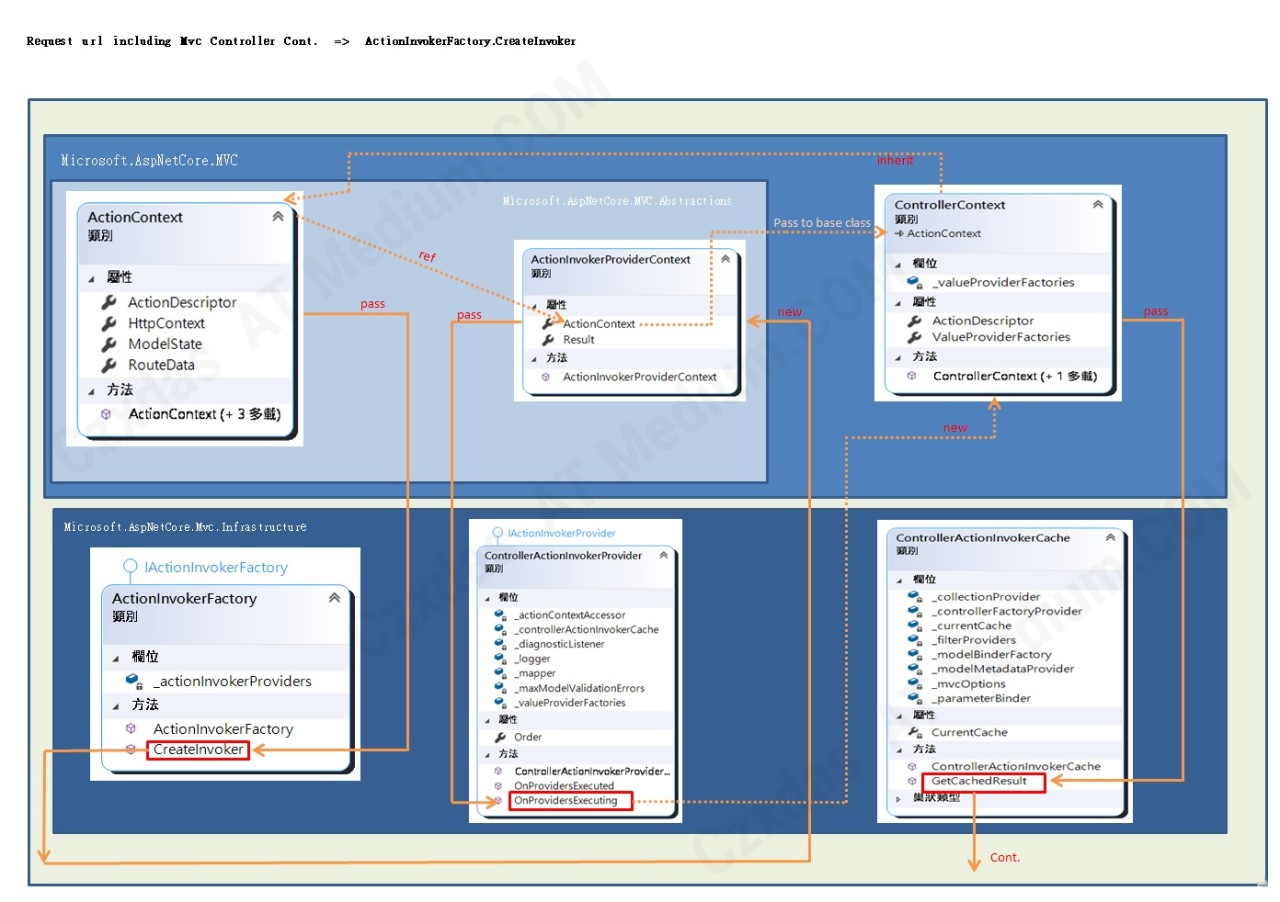

ActionContext被傳送到 ActionInvokerFactory.CreateInvoker 函式，再被指派到ActionInvokerProviderContext.ActionContext。接著傳送到 ControllerActionInvokerProvider.OnProvidersExecuting，進一步產生ControllerContext實體，並讓所繼承的父類別完整複製ActionInvokerProviderContext.ActionContext。 接續找到 ControllerActionInvokerProvider._controllerActionInvokerCache，即ControllerActionInvokerCache，執行GetCachedResult。

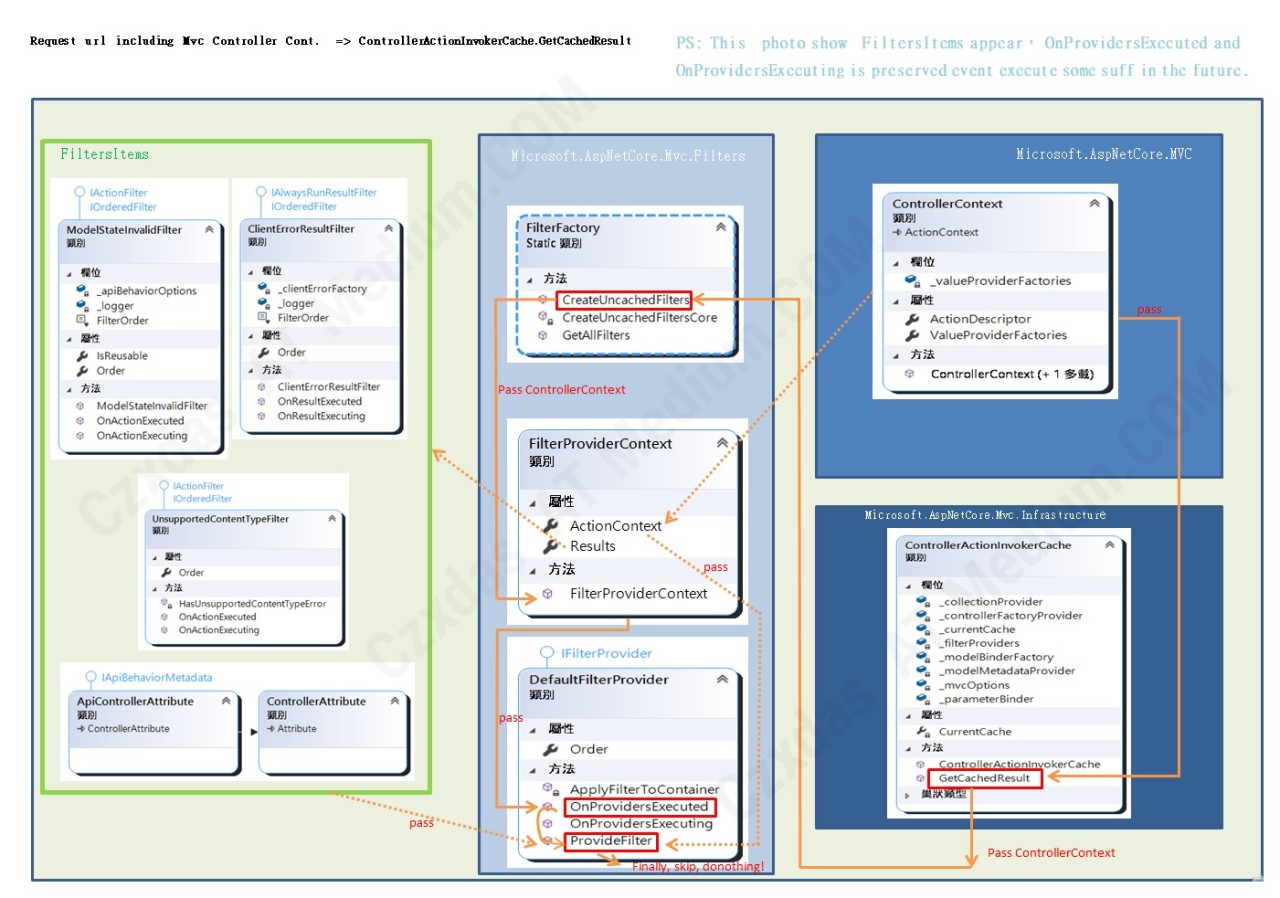

GetCachedResult 函式 會找到 static class FilterFactory，其中有幾個FilterItem: UnsupportedContentTypeFilter、ClientErrorResultFilter、ModelStateInvalidFilter、ApiControllerAttribute。

這些FilterItem會包裝到FilterProviderContext.Results，FilterProviderContext.ActionContext也被指派ControllerContext，整個FilterProviderContext實例會傳到ControllerActionInvokerCache._filterProviders (即 DefaultFilterProvider) 的OnProvidersExcuted 與 OnProvidersExcuting 執行。

這邊有一個重要一提的是，ControllerFactoryProvider為之前就被DI出來過的instance，它是singleten，被指派到ControllerActionInvokerCache._ControllerFactoryProvider。

最後ControllerActionInvokerCache._currentCache 轉換成ControllerActionInvokerCacheEntry，回傳新增的 ControllerActionInvokerCacheEntry 物件與 FilterItem。

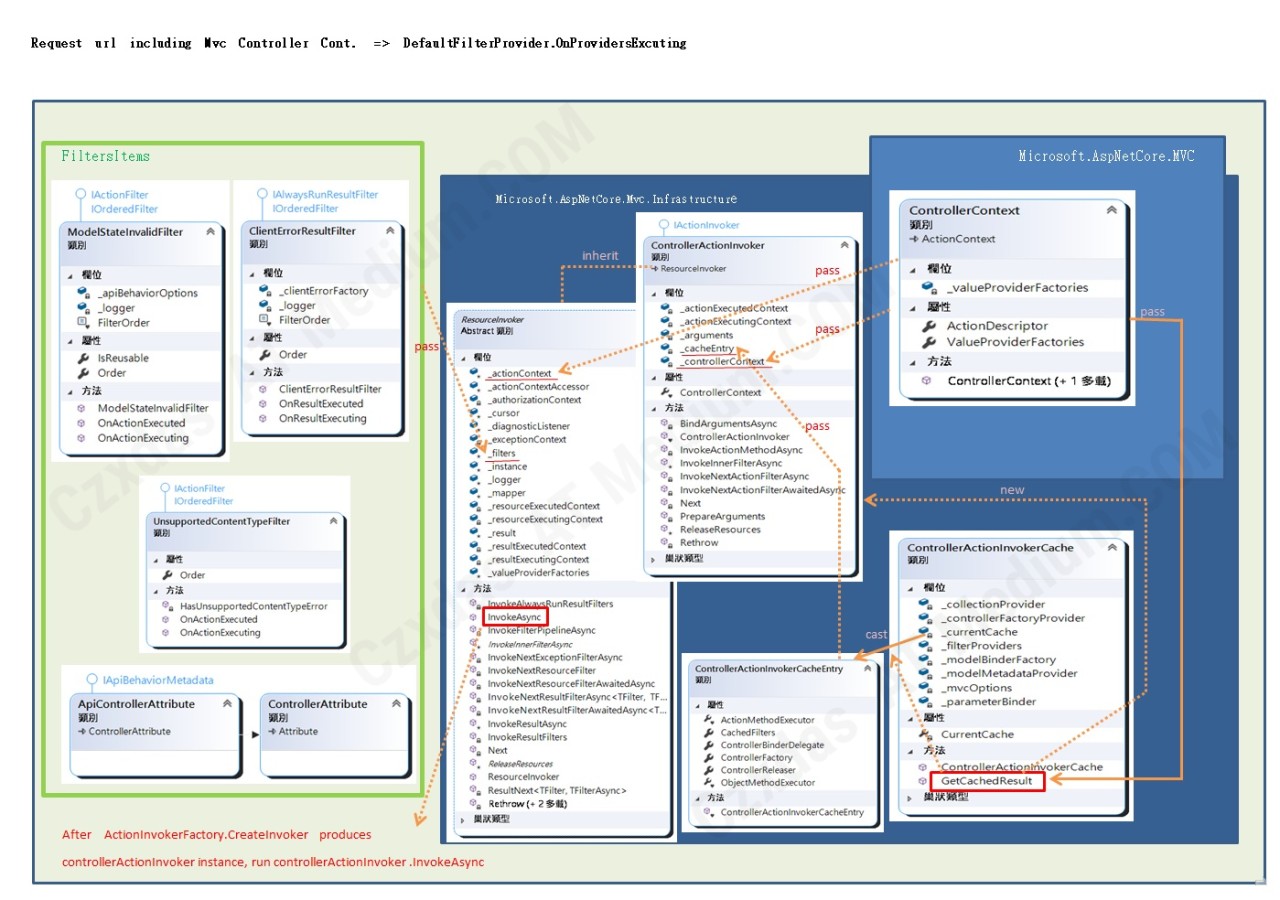

 ControllerActionInvokerCache回傳新增的 ControllerActionInvokerCacheEntry 物件與 FilterItem集合物件後，接續新增ControllerActionInvoker物件，將ControllerContext 指派到ControllerActionInvoker._controllerContext 與 ControllerActionInvoker._actionContext。ControllerActionInvokerCacheEntry則指派到ControllerActionInvoker._cacheEntry，FilterItem集合物件指派到ControllerActionInvoker._filters。 下圖是接續執行ControllerActionInvoker.InvokeAsync:

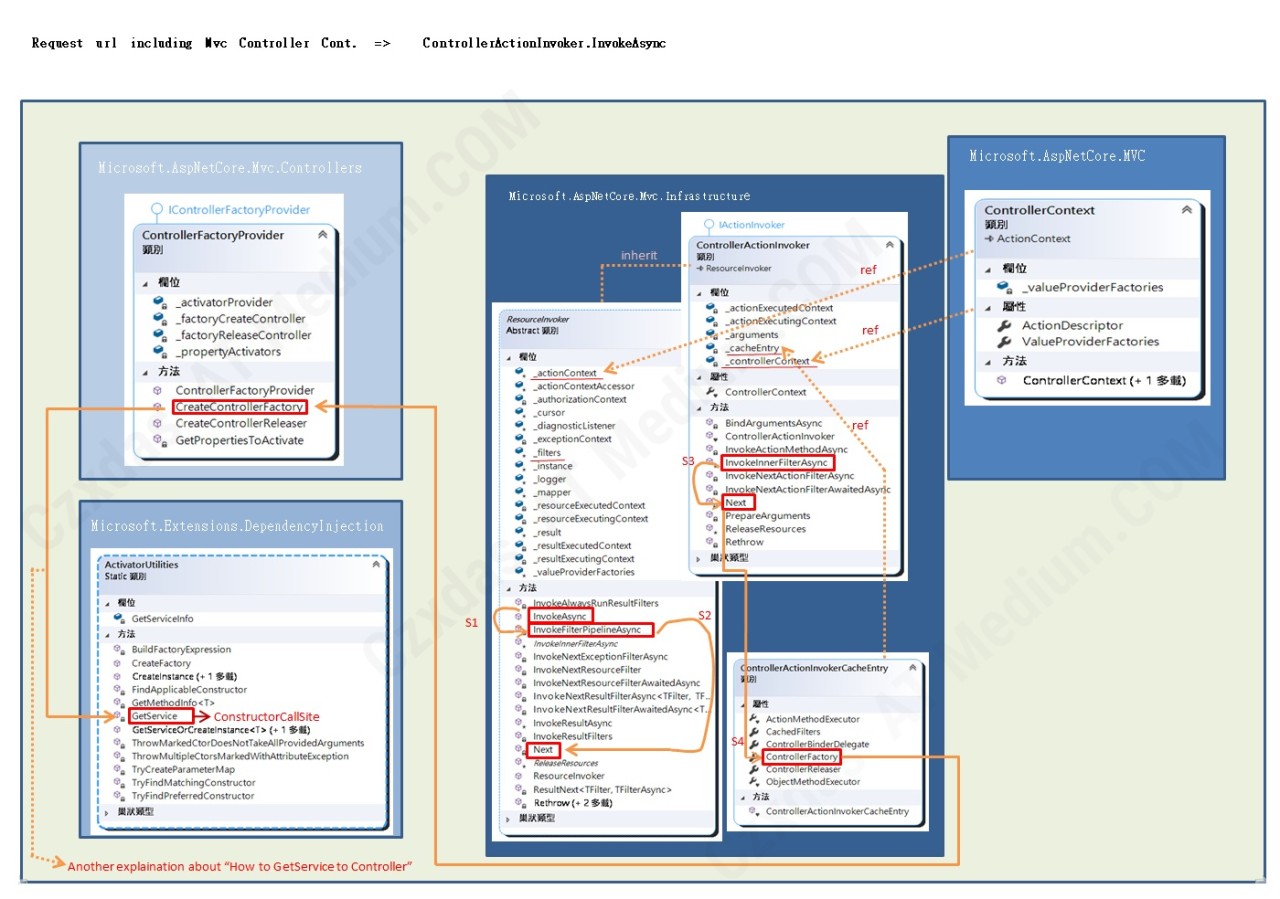

依照上圖S1 到 S4步驟，會執行到ControllerActionInvoker._cacheEntry的ControllerFactory，其實就是ControllerActionInvokerCacheEntry的ControllerFactory，會執行由 ControllerFactoryProvider 經由其 CreateControllerFactory所產生的委派函式，透過ControllerContext物件參數取得controller Type，讓 ServiceProviderEngineScope.GetService 來取得實例。 ServiceProviderEngineScope.GetService 可以參考 "[Dot Net Core圖解] 4. 實際如何實行DI Resolve Service"。

取得Controller實例後，會接續由Action的資訊來呼叫 action 函式，最後產生 ActionResult這邊後續有機會再詳述其過程。

以上為由Http發Request送到 Dot Net Core Host 後產生對應controller instance的概述，供整個大致流程參考。
